仪表管接头 >> YZG3系列铜制气动管路接头(塑料管用) >> YZG3-1 直通终端接头(一)(塑料管用)
YZG3-1 Extreme Straight-through Sleeve 1
说明：
本系列管接头适用于铜管、尼龙管的连接。
性能规范：
□公称压力：1.0MPa(密封圈式)、1.6MPa(卡套式)
□配管外径：钢管、尼龙管、铜管：6--16
□适用温度：≤150℃
□适用介质：非腐蚀性气体等
□制造材料：H62 1Crl8Ni9Ti
□适用范围：铜管、塑料管、尼龙管、钢管

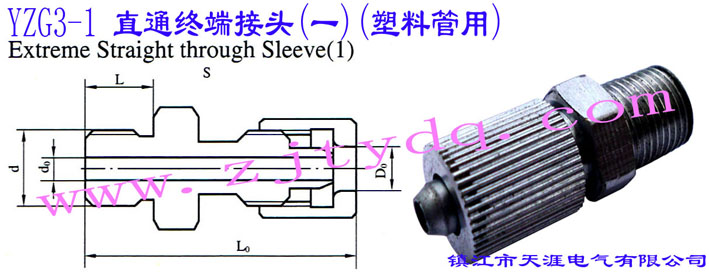

YZG3-1 直通终端接头(一)(塑料管用)
YZG3-1 Extreme Straight-through Sleeve 1
|
D0 |
d |
d0 |
L0 |
L |
S |
代 号Code No |
|
6 |
M8×1 |
3 |
36 |
9 |
12 |
YZG3-1-M8×1-Φ6 |
|
6 |
M10×1 |
3 |
36 |
9 |
14 |
YZG3-1-M10×1-Φ6 |
|
6 |
M14×1.5 |
3 |
40 |
12 |
17 |
YZG3-1-M14×1.5-Φ6 |
|
6 |
M16×1.5 |
3 |
40 |
12 |
19 |
YZG3-1-M16×1.5-Φ6 |
|
6 |
M18×1.5 |
3 |
44 |
14 |
24 |
YZG3-1-M18×1.5-Φ6 |
|
6 |
ZG1/8" |
3 |
36 |
9 |
12 |
YZG3-1-ZG1/8"-Φ6 |
|
6 |
ZG1/4" |
3 |
38 |
11 |
14 |
YZG3-1-ZG1/8"-Φ6 |
|
6 |
ZG1/2" |
3 |
44 |
15 |
22 |
YZG3-1-ZG1/2"-Φ6 |
|
8 |
M8×1 |
5 |
36 |
9 |
14 |
YZG3-1-M8×1-Φ8 |
|
8 |
M10×1 |
5 |
36 |
9 |
14 |
YZG3-1-M10×1-Φ8 |
|
8 |
M14×1.5 |
5 |
40 |
12 |
17 |
YZG3-1-M14×1.5-Φ8 |
|
8 |
M16×1.5 |
5 |
40 |
12 |
19 |
YZG3-1-M16×1.5-Φ8 |
|
8 |
M18×1.5 |
5 |
44 |
14 |
24 |
YZG3-1-M18×1.5-Φ8 |
|
8 |
ZG1/8" |
5 |
36 |
9 |
14 |
YZG3-1-ZG1/8"-Φ8 |
|
8 |
ZG1/4" |
5 |
38 |
11 |
14 |
YZG3-1-ZG1/8"-Φ8 |
|
8 |
ZG1/2" |
5 |
44 |
15 |
22 |
YZG3-1-ZG1/2"-Φ8 |
