仪表管接头 >> YZG4系列扩口式管接头 >> YZG4-4扩口式压力表直通接头
YZG4-4 Flared Couplings-Connector for Pressure Gauge
说明：
扩口式管接头是以油、水、气和各种腐蚀性材料为介质的管路系统中的一种连接件。
性能规范：
□制造规范：GB/T 5645-2008 扩口式压力表管接头（替代GB/T 5645.1-1985 扩口式压力表管接头,GB/T 5645.2-1985 扩口式压力表管接头体） 下载地址
□适用温度：≤450℃
□适用介质：油、水、气等
□制造材料：20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316,316L
□配管：φ4~φ34普通级精度无缝钢管、紫铜管
□终端螺纹可以为:M,G,ZG,PT,NPT等

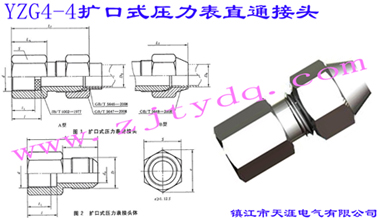

YZG4-4扩口式压力表直通接头
YZG4-4 Flared Couplings-Connector for Pressure Gauge
|
管子外径D0 |
d0 |
d |
D |
l |
l1 |
l2 |
L |
L4 |
L7≈ |
S |
代 号Code No |
|
A型 |
B型 |
|
6 |
4 |
M10×1 |
G1/8" |
M12×1.5 |
10.5 |
5.5 |
16 |
30.5 |
14.5 |
36 |
41 |
14 |
YZG4-4-M10×1(G1/8")-Φ6 |
|
6 |
4 |
M14×1.5 |
G1/4" |
M12×1.5 |
13.5 |
8.5 |
16 |
33.5 |
17.5 |
39 |
44 |
17 |
YZG4-4-M14×1.5(G1/4")-Φ6 |
|
6 |
4 |
M20×1.5 |
G1/2" |
M12×1.5 |
19 |
12 |
16 |
40 |
24 |
45.5 |
50 |
24 |
YZG4-4-M20×1.5(G1/2")-Φ6 |
|
14 |
12 |
M20×1.5 |
G1/2" |
M22×1.5 |
19 |
12 |
19.5 |
43.5 |
24 |
49.5 |
65 |
24 |
YZG4-4-M20×1.5(G1/2")-Φ14 |
