仪表管接头 >> YZG4系列扩口式管接头 >> YZG4-5扩口式焊接管接头
YZG4-5 Flared Couplings-Weld Male
说明：
扩口式管接头是以油、水、气和各种腐蚀性材料为介质的管路系统中的一种连接件。
性能规范：
□制造规范：GB/T 5642-2008 扩口式焊接管接头（GB/T 5642.1-1985 扩口式焊接管接头,GB/T 5642.2-1985 扩口式焊接管接头体） 下载地址
□适用温度：≤450℃
□适用介质：油、水、气等
□制造材料：20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316,316L
□配管：φ4~φ34普通级精度无缝钢管、紫铜管
□终端螺纹可以为:M,G,ZG,PT,NPT等

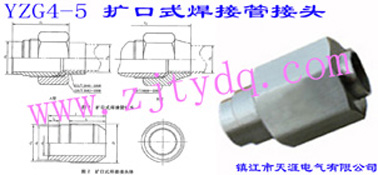

YZG4-5扩口式焊接管接头
YZG4-5 Flared Couplings-Weld Male
|
管子外径D0 |
d0 |
D |
d2 |
d5 |
L7≈ |
l2 |
l4 |
L |
代 号Code No |
|
A型 |
B型 |
|
4 |
3 |
M10×1 |
8.5 |
6 |
23 |
27.5 |
9.5 |
3 |
18 |
YZG4-5-Φ4（扩口）-Φ6（焊接） |
|
5 |
3.5 |
M10×1 |
8.5 |
7 |
23 |
27.5 |
9.5 |
3 |
18 |
YZG4-5-Φ5（扩口）-Φ7（焊接） |
|
6 |
4 |
M12×1.5 |
10 |
8 |
27 |
31.5 |
12 |
3 |
20.5 |
YZG4-5-Φ6（扩口）-Φ8（焊接） |
|
8 |
6 |
M14×1.5 |
11.5 |
10 |
29 |
37 |
13.5 |
3 |
22.5 |
YZG4-5-Φ8（扩口）-Φ10（焊接） |
|
10 |
8 |
M16×1.5 |
13.5 |
12 |
30 |
41.5 |
14.5 |
3 |
23.5 |
YZG4-5-Φ10（扩口）-Φ12（焊接） |
|
12 |
10 |
M18×1.5 |
15.5 |
15 |
30 |
41.5 |
14.5 |
3 |
23.5 |
YZG4-5-Φ12（扩口）-Φ15（焊接） |
|
14 |
12 |
M22×1.5 |
19.5 |
18 |
30 |
45.5 |
15 |
3 |
24 |
YZG4-5-Φ14（扩口）-Φ18（焊接） |
|
16 |
14 |
M24×1.5 |
21.5 |
20 |
30.5 |
46.5 |
15.5 |
3 |
24.5 |
YZG4-5-Φ16（扩口）-Φ20（焊接） |
|
18 |
15 |
M27×1.5 |
24.5 |
22 |
31.5 |
51.5 |
16 |
4 |
26 |
YZG4-5-Φ18（扩口）-Φ22（焊接） |
|
20 |
17 |
M30×2 |
27 |
25 |
36.5 |
—— |
20 |
4 |
30 |
YZG4-5-Φ20（扩口）-Φ25（焊接） |
|
22 |
19 |
M33×2 |
30 |
28 |
37.5 |
—— |
20 |
4 |
30 |
YZG4-5-Φ22（扩口）-Φ28（焊接） |
|
25 |
22 |
M36×2 |
33 |
31 |
38 |
—— |
20 |
4 |
30 |
YZG4-5-Φ25（扩口）-Φ31（焊接） |
|
28 |
24 |
M39×2 |
36 |
34 |
40 |
—— |
21.5 |
4 |
31.5 |
YZG4-5-Φ28（扩口）-Φ34（焊接） |
|
32 |
27 |
M42×2 |
39 |
37 |
41 |
—— |
22.5 |
4 |
32.5 |
YZG4-5-Φ32（扩口）-Φ37（焊接） |
|
34 |
30 |
M45×2 |
42 |
40 |
41 |
—— |
22.5 |
4 |
32.5 |
YZG4-5-Φ34（扩口）-Φ40（焊接） |
