仪表管接头 >> YZG4系列扩口式管接头 >> YZG4-12 扩口式三通终端接头(一)

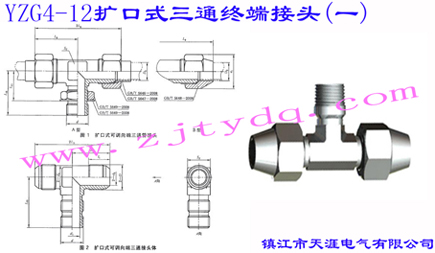

YZG4-12 Flared Couplings-Straight thread Branch Tee
说明：
扩口式管接头是以油、水、气和各种腐蚀性材料为介质的管路系统中的一种连接件。
性能规范：
□制造规范：GB/T 5633-2008 扩口式可调向端三通管接头（替代GB/T 5633.1-1985 扩口式可调向端三通管接头,GB/T 5633.2-1985 扩口式可调向端三通管接头体） 下载地址
□适用温度：≤450℃
□适用介质：油、水、气等
□制造材料：20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316,316L
□配管：φ4~φ34普通级精度无缝钢管、紫铜管
□终端螺纹可以为:M,G,ZG,PT,NPT等
YZG4-12 扩口式三通终端接头(一)
YZG4-12 Flared Couplings-Straight thread Branch Tee
|
管子外径D0 |
d0 |
D |
d |
d1 |
d4 |
l1 |
L3 |
L10±1 |
L11 |
L9≈ |
S |
代 号Code No |
|
基本尺寸 |
极限偏差 |
参考 |
A型 |
B型 |
SF |
SP |
|
4 |
3 |
M10×1 |
M10×1 |
4.5 |
±0.1 |
8 |
9.5 |
20.5 |
25 |
16.4 |
25.5 |
30 |
8 |
10 |
YZG4-12-M10×1-Φ4 |
|
5 |
3.5 |
M10×1 |
M10×1 |
4.5 |
±0.1 |
8 |
9.5 |
20.5 |
25 |
16.4 |
25.5 |
30 |
8 |
10 |
YZG4-12-M10×1-Φ5 |
|
6 |
4 |
M12×1.5 |
M10×1 |
4.5 |
±0.1 |
10 |
12 |
24 |
25 |
16.4 |
29.5 |
34.5 |
10 |
12 |
YZG4-12-M10×1-Φ6 |
|
8 |
6 |
M14×1.5 |
M12×1.5 |
6 |
±0.1 |
11 |
13.5 |
28.5 |
31 |
19.9 |
35.5 |
43 |
12 |
14 |
YZG4-12-M12×1.5-Φ8 |
|
10 |
8 |
M16×1.5 |
M14×1.5 |
7.5 |
±0.2 |
13 |
14.5 |
30.5 |
31 |
19.9 |
37.5 |
46.5 |
14 |
17 |
YZG4-12-M14×1.5-Φ10 |
|
12 |
10 |
M18×1.5 |
M16×1.5 |
9 |
±0.2 |
15 |
14.5 |
31.5 |
33.5 |
21.9 |
38 |
49.5 |
17 |
19 |
YZG4-12-M16×1.5-Φ12 |
|
14 |
12 |
M22×1.5 |
M18×1.5 |
11 |
±0.2 |
19 |
15 |
34 |
37.5 |
24.9 |
39.5 |
55 |
19 |
22 |
YZG4-12-M18×1.5-Φ14 |
|
16 |
14 |
M24×1.5 |
M22×1.5 |
14 |
±0.2 |
21 |
15.5 |
35.5 |
41.5 |
28.8 |
41.5 |
57.5 |
22 |
24 |
YZG4-12-M22×1.5-Φ16 |
|
18 |
15 |
M27×1.5 |
M22×1.5 |
14 |
±0.2 |
24 |
16 |
37.5 |
41.5 |
28.8 |
43 |
63 |
24 |
27 |
YZG4-12-M22×1.5-Φ18 |
|
20 |
17 |
M30×2 |
M27×1.5 |
18 |
±0.2 |
27 |
20 |
43 |
48.5 |
32.8 |
50 |
—— |
27 |
30 |
YZG4-12-M27×1.5-Φ20 |
|
22 |
19 |
M33×2 |
M27×1.5 |
18 |
±0.2 |
30 |
20 |
45.5 |
48.5 |
32.8 |
53 |
—— |
30 |
34 |
YZG4-12-M27×1.5-Φ22 |
|
25 |
22 |
M36×2 |
M33×2 |
23 |
±0.2 |
33 |
20 |
47 |
51.5 |
35.8 |
55 |
—— |
34 |
36 |
YZG4-12-M33×2-Φ25 |
|
28 |
24 |
M39×2 |
M33×2 |
23 |
±0.2 |
36 |
21.5 |
50 |
51.5 |
35.8 |
58.5 |
—— |
36 |
41 |
YZG4-12-M33×2-Φ28 |
|
32 |
27 |
M42×2 |
M42×2 |
30 |
±0.2 |
39 |
22.5 |
52.5 |
56.5 |
40.8 |
61 |
—— |
41 |
46 |
YZG4-12-M42×2-Φ32 |
|
34 |
30 |
M45×2 |
M42×2 |
30 |
±0.2 |
42 |
22.5 |
54 |
56.5 |
40.8 |
62.5 |
—— |
46 |
46 |
YZG4-12-M42×2-Φ34 |
