仪表管接头 >> YZG4系列扩口式管接头 >> YZG4-17 扩口式组合三通接头(二)
YZG4-17 Flared Couplings-Swivel Run Tee
说明：
扩口式管接头是以油、水、气和各种腐蚀性材料为介质的管路系统中的一种连接件。
性能规范：
□制造规范：GB/T 5634-2008 扩口式组合弯通三通管接头（替代GB/T 5634.1-1985 扩口式组合直角三通管接头,GB/T 5634.2-1985 扩口式组合直角三通管接头体） 下载地址
□适用温度：≤450℃
□适用介质：油、水、气等
□制造材料：20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316,316L
□配管：φ4~φ34普通级精度无缝钢管、紫铜管
□终端螺纹可以为:M,G,ZG,PT,NPT等

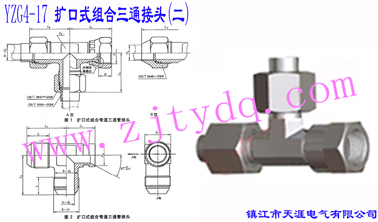

YZG4-17 扩口式组合三通接头(二)
YZG4-17 Flared Couplings-Swivel Run Tee
|
管子外径D0 |
d0 |
D |
d4 |
D1
±0.13 |
d4 |
L9≈ |
L1 |
L3 |
L7 |
l1 |
H |
S |
代 号Code No |
|
A型 |
B型 |
SF |
SP |
|
4 |
3 |
M10×1 |
8 |
7.2 |
8 |
25.5 |
30 |
14 |
20.5 |
24.5 |
9.5 |
7.5 |
8 |
10 |
YZG4-17-M10×1(内)-Φ4 |
|
5 |
3.5 |
M10×1 |
8 |
7.2 |
8 |
25.5 |
30 |
16.5 |
20.5 |
24.5 |
9.5 |
7.5 |
8 |
10 |
YZG4-17-M10×1(内)-Φ5 |
|
6 |
4 |
M12×1.5 |
10 |
8.7 |
10 |
29.5 |
34.5 |
18.5 |
24 |
28.5 |
12 |
9.5 |
10 |
12 |
YZG4-17-M12×1.5(内)-Φ6 |
|
8 |
6 |
M14×1.5 |
11 |
10.4 |
11 |
35.5 |
43 |
22.5 |
28.5 |
33.5 |
13.5 |
10.5 |
12 |
14 |
YZG4-17-M14×1.5(内)-Φ8 |
|
10 |
8 |
M16×1.5 |
13 |
12.4 |
13 |
37.5 |
46.5 |
23.5 |
30.5 |
33.5 |
14.5 |
10.5 |
14 |
17 |
YZG4-17-M16×1.5(内)-Φ10 |
|
12 |
10 |
M18×1.5 |
15 |
14.4 |
15 |
38 |
49.5 |
24.5 |
31.5 |
36.5 |
14.5 |
10.5 |
17 |
19 |
YZG4-17-M18×1.5(内)-Φ12 |
|
14 |
12 |
M22×1.5 |
19 |
17.4 |
19 |
39.5 |
55 |
26.5 |
34 |
38.5 |
15 |
10.5 |
19 |
22 |
YZG4-17-M22×1.5(内)-Φ14 |
|
16 |
14 |
M24×1.5 |
21 |
19.9 |
21 |
41.5 |
57.5 |
27.5 |
35.5 |
40 |
15.5 |
11 |
22 |
24 |
YZG4-17-M24×1.5(内)-Φ16 |
|
18 |
15 |
M27×1.5 |
24 |
22.9 |
24 |
43 |
63 |
29 |
37.5 |
41.5 |
16 |
11 |
24 |
27 |
YZG4-17-M27×1.5(内)-Φ18 |
|
20 |
17 |
M30×2 |
27 |
24.9 |
27 |
50 |
—— |
31.5 |
43 |
47.5 |
20 |
13.5 |
27 |
30 |
YZG4-17-M30×2(内)-Φ20 |
|
22 |
19 |
M33×2 |
30 |
27.9 |
30 |
53 |
—— |
36 |
45.5 |
51 |
20 |
14 |
30 |
34 |
YZG4-17-M33×2(内)-Φ22 |
|
25 |
22 |
M36×2 |
33 |
30.9 |
33 |
55 |
—— |
38 |
47 |
53 |
20 |
14.5 |
34 |
36 |
YZG4-17-M36×2(内)-Φ25 |
|
28 |
24 |
M39×2 |
36 |
33.9 |
36 |
58.5 |
—— |
40 |
50 |
56 |
21.5 |
15 |
36 |
41 |
YZG4-17-M39×2(内)-Φ28 |
|
32 |
27 |
M42×2 |
39 |
36.9 |
39 |
61 |
—— |
42.5 |
52.5 |
58.5 |
22.5 |
15.5 |
41 |
46 |
YZG4-17-M42×2(内)-Φ32 |
|
34 |
30 |
M45×2 |
42 |
39.9 |
42 |
62.5 |
—— |
44 |
54 |
60.5 |
22.5 |
16 |
46 |
46 |
YZG4-17-M42×2(内)-Φ34 |
