仪表管接头 >> YZG4系列扩口式管接头 >> YZG4-19 扩口式管接头-管套
YZG4-19 Flared Couplings-Sleeve
说明：
扩口式管接头是以油、水、气和各种腐蚀性材料为介质的管路系统中的一种连接件。
性能规范：
□制造规范：GB/T 5646-2008 扩口式管接头管套（替代GB/T 5646-1985 扩口式管接头管套） 下载地址
□适用温度：≤450℃
□适用介质：油、水、气等
□制造材料：20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316,316L
□配管：φ4~φ34普通级精度无缝钢管、紫铜管
□终端螺纹可以为:M,G,ZG,PT,NPT等

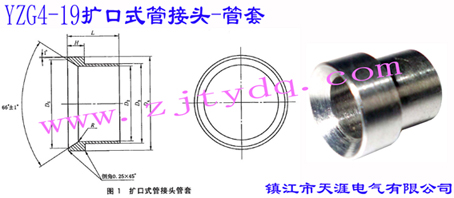

YZG4-19 扩口式管接头-管套
YZG4-19 Flared Couplings-Sleeve
|
管子外径D0 |
D2 |
D3 |
D4
0
-0.2 |
D5
0
-0.5 |
H |
L |
R |
代 号Code No |
|
|
公称尺寸 |
极限偏差 |
公称尺寸 |
极限偏差 |
±0.30 |
|
|
4 |
4 |
+0.25
+0.15 |
5.5 |
0
-0.075 |
8.7 |
7.2 |
3.5 |
9 |
1 |
YZG4-19-Φ4 |
|
|
|
5 |
5 |
6.5 |
0
-0.09 |
8.7 |
7.2 |
3.5 |
10 |
1 |
YZG4-19-Φ5 |
|
|
6 |
6 |
7.5 |
10.2 |
8.7 |
4.5 |
11 |
1 |
YZG4-19-Φ6 |
|
|
8 |
8 |
9.5 |
12.2 |
10.4 |
4.5 |
12 |
1 |
YZG4-19-Φ8 |
|
|
10 |
10 |
11.5 |
0
-0.11 |
14.2 |
12.4 |
4.5 |
13 |
1.5 |
YZG4-19-Φ10 |
|
|
12 |
12 |
13.5 |
16.2 |
14.4 |
4.5 |
14 |
1.5 |
YZG4-19-Φ12 |
|
|
14 |
14 |
16 |
20.2 |
17.9 |
4.5 |
15 |
1.5 |
YZG4-19-Φ14 |
|
|
16 |
16 |
18 |
0
-0.13 |
22.2 |
19.9 |
4.5 |
16 |
1.5 |
YZG4-19-Φ16 |
|
|
18 |
18 |
20 |
25.2 |
22.9 |
4.5 |
17 |
2 |
YZG4-19-Φ18 |
|
|
20 |
20 |
22 |
27.5 |
24.9 |
6.5 |
18 |
2 |
YZG4-19-Φ20 |
|
|
22 |
22 |
24 |
30.5 |
27.9 |
6.5 |
20 |
2 |
YZG4-19-Φ22 |
|
|
25 |
25 |
27 |
33.5 |
30.9 |
7 |
20 |
2.5 |
YZG4-19-Φ25 |
|
|
28 |
28 |
30 |
0
-0.16 |
36.5 |
33.9 |
7 |
22 |
2.5 |
YZG4-19-Φ28 |
|
|
32 |
32 |
+0.2
+0.3 |
34 |
39.5 |
36.9 |
7.5 |
23 |
2.5 |
YZG4-19-Φ32 |
|
|
34 |
34 |
36 |
42.5 |
39.9 |
7.5 |
23 |
2.5 |
YZG4-19-Φ34 |
|
