说明：
本测量管路截止阀是我公司吸收英国、美国、日本、新加坡等国家近年来仪表阀门结构形式的基础上，自行设计的具有结构小巧、外型美观、性能可靠、使用方便灵活、标准化、通用化程度高，广泛适用于石油、化工、轻工、电力、医药、冶金、航空等装置的自动控制系统中，是目前应用最普遍的新一代阀门。
性能规范
□ 公称压力：PN1.6,PN2.5,PN 4.0,PN6.4,PN16,PN 32Mpa
□ 公称通径：DN5~ DN25
□ 适用介质：油、水、气等多种非腐蚀性或腐蚀性介质
□ 适合温度：-20℃~450℃ -70℃~200℃≤200℃ 540℃≤570℃等
□ 制造材料：20#、1Cr18Ni9Ti、12CrMoV、OCr18Ni12Mo2Ti、304、304L、316、316L等

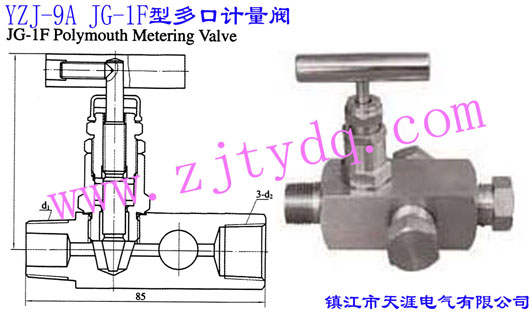

YZJ-9A JG-1F 型多口计量阀
YZJ-9A JG-1F Polymouth Metering Valve
该阀有一个凸形螺纹进口和三个凹形螺纹出口。出口位于三个不同方向，根据现场仪表安装需要，可分别与压力计或压力计开关相连接，用于计量管道流量等。
This valve has one raised scew inlet and three sunken screw exists. The three exists which are in different directions can be separately connected with the manometer or the pressure swicth and used in the metering tube flow.
|
公称通径 |
公称压力 |
接头螺纹 |
|
DN |
PN(Mpa) |
d1 |
d2 |
|
5 |
20 |
Z1/8"
Z1/4"
Z1/2"
Z3/4" |
Z1/2" |
|
5 |
20 |
M20×1.5 |
|
5 |
40 |
G1/2" |
|
5 |
40 |
Z1/2" |
|
5 |
40 |
M20×1.5 |
|
5 |
40 |
G1/2" |
