说明：
本测量管路截止阀是我公司吸收英国、美国、日本、新加坡等国家近年来仪表阀门结构形式的基础上，自行设计的具有结构小巧、外型美观、性能可靠、使用方便灵活、标准化、通用化程度高，广泛适用于石油、化工、轻工、电力、医药、冶金、航空等装置的自动控制系统中，是目前应用最普遍的新一代阀门。
性能规范
□ 公称压力：PN1.6,PN2.5,PN 4.0,PN6.4,PN16,PN 32Mpa
□ 公称通径：DN5~ DN25
□ 适用介质：油、水、气等多种非腐蚀性或腐蚀性介质
□ 适合温度：-20℃~450℃ -70℃~200℃≤200℃ 540℃≤570℃等
□ 制造材料：20#、1Cr18Ni9Ti、12CrMoV、OCr18Ni12Mo2Ti、304、304L、316、316L等

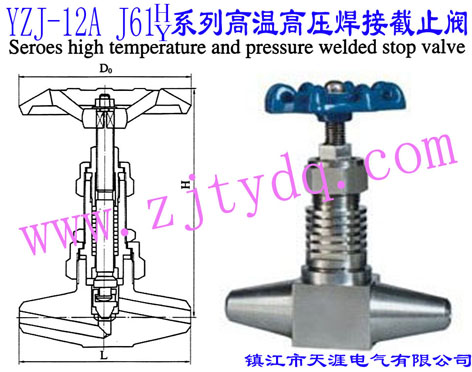

YZJ-12A J61H/J61Y系列高温高压焊接截止阀
YZJ-12A J61H/J61Y Series High Temperature and Pressure Welded Stop Valve
|
公称通径 |
公称压力 |
工作压力 |
主要结构尺寸 |
适用温度 |
代 号Code No. |
|
DN |
PN(Mpa) |
L |
H |
D0 |
≤°C |
|
10 |
320 |
|
130 |
162 |
100 |
450 |
YZJ-12A-J61H-320C DN10 PN32 |
|
20 |
320 |
|
160 |
208 |
130 |
450 |
YZJ-12A-J61H-320C DN20 PN32 |
|
10 |
200 |
|
130 |
148 |
100 |
450 |
YZJ-12A-J61H-200C DN10 PN20 |
|
15 |
200 |
|
140 |
175 |
130 |
450 |
YZJ-12A-J61H-200C DN15 PN20 |
|
20 |
200 |
|
160 |
185 |
130 |
450 |
YZJ-12A-J61H-200C DN20 PN20 |
|
10 |
|
140 |
130 |
162 |
130 |
540 |
YZJ-12A-J61Y-P54140V DN10 PN14 |
|
15 |
|
140 |
140 |
195 |
130 |
540 |
YZJ-12A-J61Y-P54140V DN15 PN14 |
|
20 |
|
140 |
160 |
208 |
160 |
540 |
YZJ-12A-J61Y-P54140V DN20 PN14 |
|
10 |
|
170 |
130 |
162 |
130 |
560 |
YZJ-12A-J61Y-P56170V DN10 PN17 |
|
15 |
|
170 |
140 |
195 |
130 |
560 |
YZJ-12A-J61Y-P56170V DN15 PN17 |
|
20 |
|
170 |
160 |
208 |
160 |
560 |
YZJ-12A-J61Y-P56170V DN20 PN17 |
