仪表阀门 >> YZQ系列测量管路球阀 >> YZQ-2C Q11F-64型内螺纹球阀
YZQ-2C Q11F-64 Female Screw Ball Valve
说明：
球阀结构简单，操作方便，流体阻力小，密封性可靠，适用于多种管路连接形式。
性能规范：
□公称压力：PN1.0 ~ PN6.4MPa
□公称通径：DN5 ~ DN20
□适用介质：油、水、气等非腐蚀性或有腐蚀性介质
□制造材料：20#，1Cr18Ni9Ti，oCri8Ni12Mo2Ti，316，316L
□配管：铜管Φ6，Φ8，Φ10 钢管Φ12，Φ14，Φ16，Φ18等

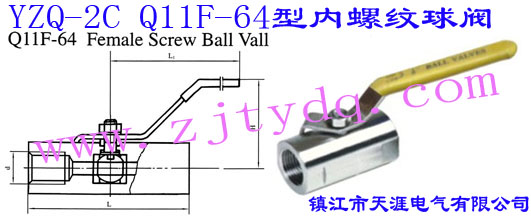

YZQ-2C Q11F-64型内螺纹球阀
YZQ-2C Q11F-64 Female Screw Ball Valve
|
公称通径 |
实际通径 |
公称压力 |
配管螺纹 |
外形尺寸 |
代 号Code No. |
|
DN |
DN |
PN(Mpa) |
d |
L |
L1 |
H |
|
10 |
7.5 |
6.4 |
G3/8" |
58 |
100 |
45 |
YZQ-2C-Q11F-64-G3/8" DN10 PN6.4 |
|
15 |
9.5 |
6.4 |
G1/2" |
70 |
110 |
50 |
YZQ-2C-Q11F-64-G1/2" DN15 PN6.4 |
|
20 |
12.5 |
6.4 |
G3/4" |
80 |
120 |
52 |
YZQ-2C-Q11F-64-G3/4" DN20 PN6.4 |
|
25 |
17 |
6.4 |
G1" |
96 |
120 |
64 |
YZQ-2C-Q11F-64-G1" DN25 PN6.4 |
|
32 |
23 |
6.4 |
G1 1/4" |
100 |
130 |
70 |
YZQ-2C-Q11F-64-G1 1/4" DN32 PN6.4 |
|
40 |
23 |
6.4 |
G1 1/2" |
110 |
130 |
80 |
YZQ-2C-Q11F-64-G1 1/2" DN40 PN6.4 |
