仪表附件 >> YXW/H系列仪表保护(保温)箱 >> YXH/YXW-F 仪表保护(保温)箱
YXH/YXW-F Gause Heat-proof or pretect Box
说明：
YXW/H系列仪表保护(保温)箱是变送器及其它仪表现场安装保护或保温设备,它具有标准化程度高、造型美观、结构合理、形式多样、安装操作方便等特点。保护箱由箱体、仪表托架等部件组成，保温箱结构形式与保护箱相同，所不同的是箱内装有电热管加热或蒸汽加热装置。
仪表保护(保温)箱型谱编制说明：
仪表保护(保温)箱伴热结构说明：
(一)电热管伴热：YXWD电加热保温箱由箱体、加热器、仪表托架等三大部分组成，其结构形式与保护箱相同，所不同的是箱内装有电加热装置，电热装置由电热管、温度控制器组成，箱体侧面装有插座，当接通电源后，箱内加热到所需温度时，由温度控制器切断电源；当温度下降到一定温度时，再由温度控制器接通电源继续升温。通过反复工作使箱内温度能保持在一定范围内。
(二)蒸汽管伴热：YXWQ蒸汽加热保温箱，伴热管是用金属管弯制成S型结构。箱体上下采用焊接式穿板接头与伴热管焊接而成，伴热管安装在箱内为上进下出，通过蒸汽在管腔内的循环而达到加热目的，伴热管材料规格分为两种，即Φ8×1紫铜管；Φ14×2碳素钢无缝钢管。
性能规范:
□保温性能：10~25°C
□环境温度：-50~60°C
□饱和蒸汽压力：0.5MPa
□伴热蒸汽消耗量：0.35~0.8kg/h
□额定电压：220V

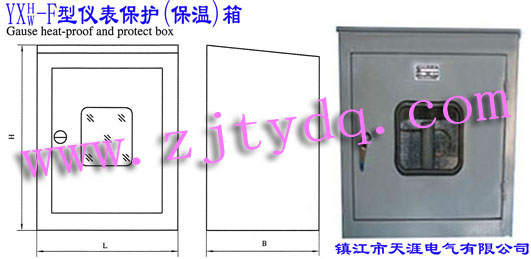

YXH/YXW-F 仪表保护(保温)箱
YXH/YXW-F Gause Heat-proof or pretect Box
|
序号 |
型号 |
外形尺寸(mm) |
内部净空尺寸(mm) |
|
H |
B |
L |
H |
B |
L |
|
1 |
YXH-654F |
600 |
500 |
410 |
550 |
470 |
405 |
|
2 |
YXH-856F |
800 |
500 |
600 |
750 |
470 |
595 |
|
3 |
YXH-866F |
800 |
600 |
600 |
750 |
570 |
595 |
|
4 |
YXH-1056F |
1000 |
500 |
600 |
950 |
470 |
595 |
|
5 |
YXH-1066F |
1000 |
600 |
600 |
950 |
570 |
595 |
|
6 |
YXH-1256F |
1200 |
500 |
600 |
1150 |
470 |
595 |
|
7 |
YXH-1266F |
1200 |
600 |
600 |
1150 |
570 |
595 |
|
8 |
YXWD/Q-856F |
800 |
500 |
600 |
750 |
470 |
595 |
|
9 |
YXWD/Q-866F |
800 |
600 |
600 |
750 |
570 |
595 |
|
10 |
YXWD/Q-1056F |
1000 |
500 |
600 |
950 |
470 |
595 |
|
11 |
YXWD/Q-1066F |
1000 |
600 |
600 |
950 |
570 |
595 |
|
12 |
YXWD/Q-1256F |
1200 |
500 |
600 |
1150 |
470 |
595 |
|
13 |
YXWD/Q-1266F |
1200 |
600 |
600 |
1150 |
570 |
595 |
