仪表附件 >> YXW/H系列仪表保护(保温)箱 >> YXH/YXW-H 仪表保护(保温)箱
YXH/YXW-H Gause Heat-proof or pretect Box
说明：
YXW/H系列仪表保护(保温)箱是变送器及其它仪表现场安装保护或保温设备,它具有标准化程度高、造型美观、结构合理、形式多样、安装操作方便等特点。保护箱由箱体、仪表托架等部件组成，保温箱结构形式与保护箱相同，所不同的是箱内装有电热管加热或蒸汽加热装置。

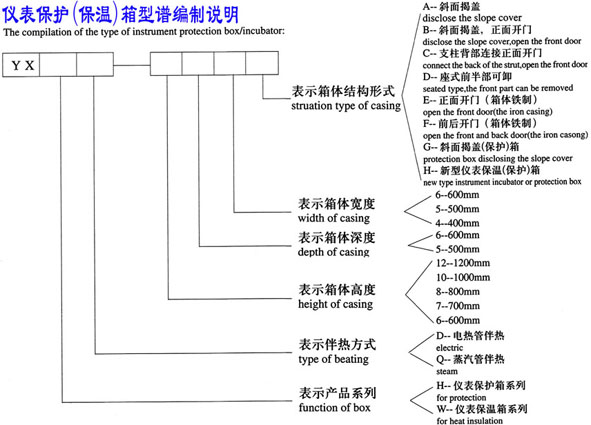

仪表保护(保温)箱型谱编制说明：
仪表保护(保温)箱伴热结构说明：

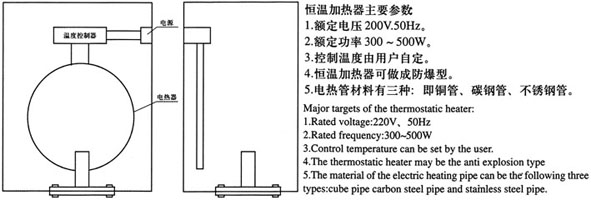

(一)电热管伴热：YXWD电加热保温箱由箱体、加热器、仪表托架等三大部分组成，其结构形式与保护箱相同，所不同的是箱内装有电加热装置，电热装置由电热管、温度控制器组成，箱体侧面装有插座，当接通电源后，箱内加热到所需温度时，由温度控制器切断电源；当温度下降到一定温度时，再由温度控制器接通电源继续升温。通过反复工作使箱内温度能保持在一定范围内。

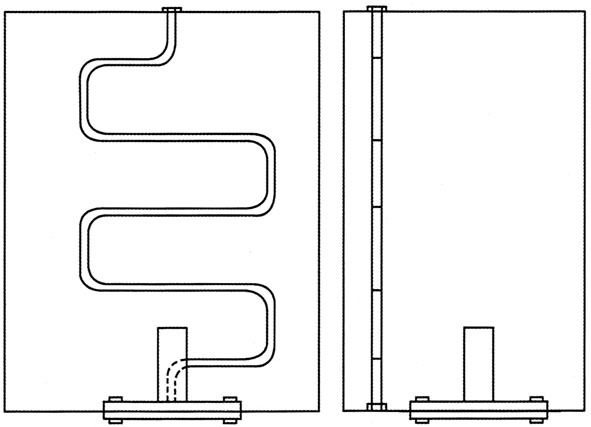

(二)蒸汽管伴热：YXWQ蒸汽加热保温箱，伴热管是用金属管弯制成S型结构。箱体上下采用焊接式穿板接头与伴热管焊接而成，伴热管安装在箱内为上进下出，通过蒸汽在管腔内的循环而达到加热目的，伴热管材料规格分为两种，即Φ8×1紫铜管；Φ14×2碳素钢无缝钢管。
性能规范:
□保温性能：10~25°C
□环境温度：-50~60°C
□饱和蒸汽压力：0.5MPa
□伴热蒸汽消耗量：0.35~0.8kg/h
□额定电压：220V

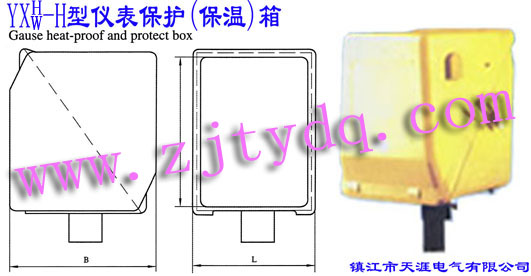

YXH/YXW-H 仪表保护(保温)箱
YXH/YXW-H Gause Heat-proof or pretect Box
|
序号 |
型号 |
外形尺寸(mm) |
内部净空尺寸(mm) |
备注 |
|
H |
B |
L |
H |
B |
L |
|
1 |
YXH-444H |
450 |
450 |
410 |
425 |
400 |
405 |
|
|
2 |
YXH-655H |
630 |
550 |
578 |
600 |
500 |
570 |
|
|
3 |
YXH-685H |
630 |
850 |
578 |
600 |
800 |
570 |
供多台仪表一同安装 | YX -H系列仪表保护(保温)箱，是根据国外同类产品的最新结构形式设计的，其材料为玻璃钢，它与YX -A型仪表保护(保温)箱相比，具有外形美观、结构小巧、重量轻、互换性强等特点。其上下箱体结构尺寸完全相同，可以互换。上、下箱体采用铰链连接，并装有搭扣，箱内装有撑杆，以支撑箱盖。若需打开箱盖，只要松开搭扣，将上箱体向上掀起90°即可，便于箱内仪表安装及调修。该结构形式的仪表保护(保温)箱适用于仪表二阀组、三阀组、五阀组与压力变送器、差压变送器、压力表、压力开关等仪表配套使用。仪表阀组可直接与保温箱底面或侧面相连接，可省去箱内安装板和安装支柱，缩小了保温箱体积。保温箱内的加热方式可分为电加热和蒸汽伴热两种，蒸汽伴热可以分为直接将阀体作为散热体伴热和蒸汽散热管伴热。这种安装方式将箱内元件更加合理的安装在一起，因此所需保温箱的体积可大大缩小。
